Durchflussmesstechnik

Kleinstmengen – Schwebekörper –
mit Glasmessrohr
Typ: K09, K12, K17

Kleinstmengen sicher im Griff

Die Messgeräte der K-Serie sind geeignet zur Durchflussmessung von flüssigen oder gasförmigen Produkten in Rohrleitungen.

Angezeigt wird die momentane Durchflussmenge in Volumen oder Masse pro Zeiteinheit.

Zur Prozessüberwachung und Regelung sind die Geräte mit elektrischen Zusatzeinrichtungen lieferbar.

  • Verschiedene Dichtungswerkstoffe
  • Wandtafeleinbaumöglichkeit
  • Differenzdruck Regler als Vor- oder Nachdruckregler (optional)
  • Kontakteinrichtungen

→ Downloads

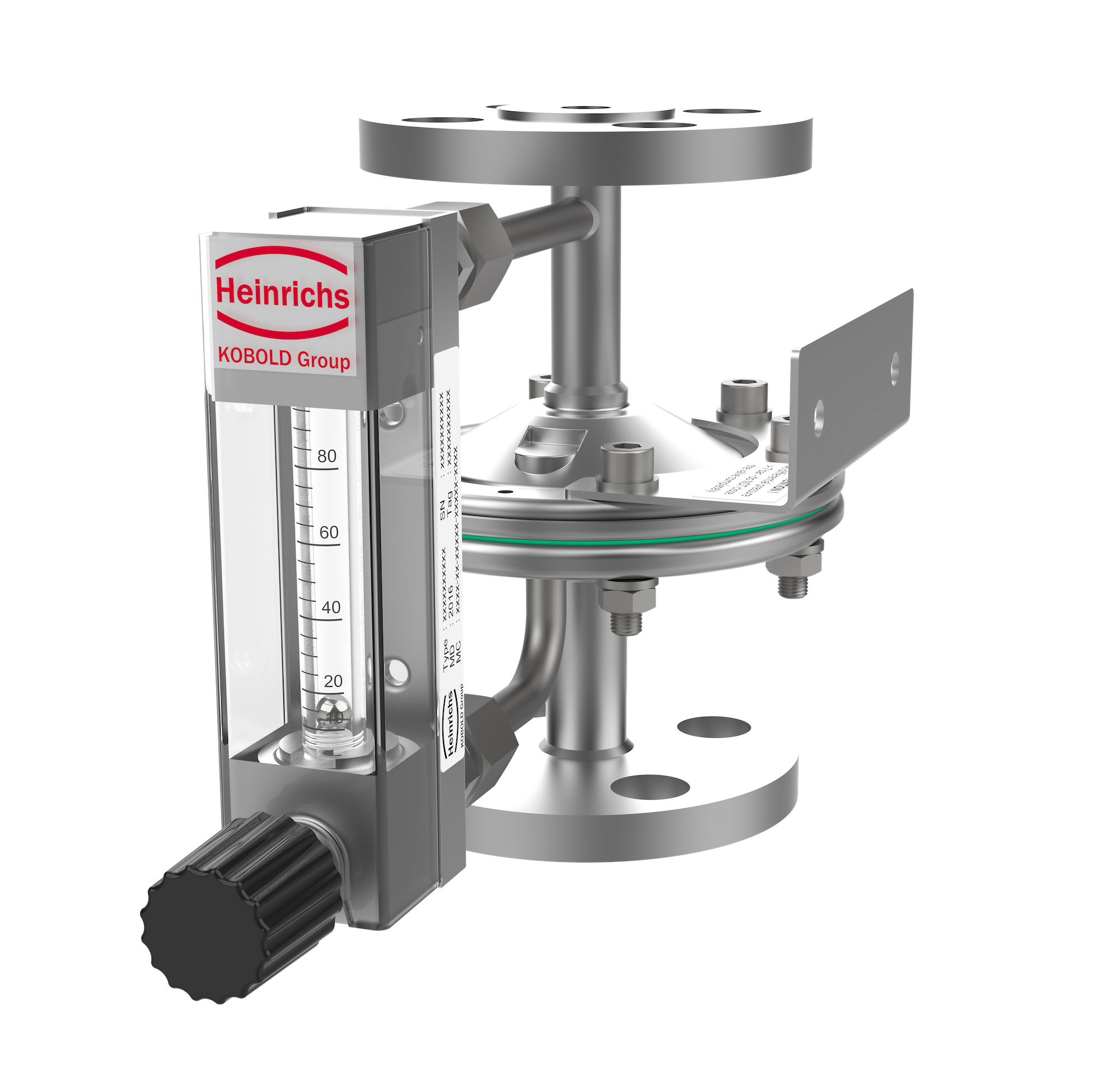

K- Serie. Schwebekörper mit Glasmessrohr.

Informationen

Anwendungen

Anwendungsbereiche: Durchflussmessung, -Dosierung, -Überwachung, -Einstellung, -Kontrolle, von flüssigen und gasförmigen Produkten.

Technische Daten

Messbereiche

  • K09 / K09-R:
    • Luft: 2…20 – 300…3.000 Nl/h
    • Wasser: 0,02..0,25 – 10…100 l/h
  • K12 / K12-R
    • Luft: 0,5…5 – 500…5.000 Nl/h
    • Wasser: 0,25…2,5 – 16…160 l/h
  • K17 / K17-R
    • Luft: 2…20 – 300…3.000 Nl/h
    • Wasser: 0,02…0,25 l/h – 10…100 l/h

Elektrische Ausgänge

1 oder 2 induktive Grenzwertsignalgeber. Mono- oder bistabil

Messgenauigkeit

  • K09: ±3 % qG=50 % gem. VDE/VDI 3513 Blatt 2 (Flüssigkeit/Gas)
  • K09-R:
    • Messabweichung: ± 3,5 % vom Messbereichsendwert im Bereich von 10…100 %
    • Regelabweichung: ± 5 % vom Messbereichsendwert im Bereich von 10…100 %
  • K12: ±2,5 % qG=50 % gem. VDE/VDI 3513 Blatt 2
  • K12-R:
    • Messabweichung: ± 3,5 % vom Messbereichsendwert im Bereich von 10…100 %
    • Regelabweichung: ± 5 % vom Messbereichsendwert im Bereich von 10…100 %
  • K17: ±2 % qG=50 % gem. VDE/VDI 3513 Blatt 2
  • K17-R:
    • Messabweichung: ± 2,5 % vom Messbereichsendwert im Bereich von 10…100 %
    • Regelabweichung: ± 5 % vom Messbereichsendwert im Bereich von 10…100 %

Prozesstemperatur

  • -20°C…+100°C
  • -20°C…+70°C (mit Grenzkontakten)

Umgebungstemperatur

  • -20°C…+100°C
  • -20°C…+70°C (mit Grenzkontakten)

Regler

KXX-R…V/N mit Vor- oder Nachdruckregler

  • Ausführung KXX-R-…V für konstanten Vordruck und schwankenden Nachdruck
  • Ausführung KXX-R-…N für konstanten Nachdruck und schwankenden Vordruck

Downloads

Geräteauslegung

Geräteauslegung
